심박수 측정 디바이스

SpecialForces Heart rate auto measuring device

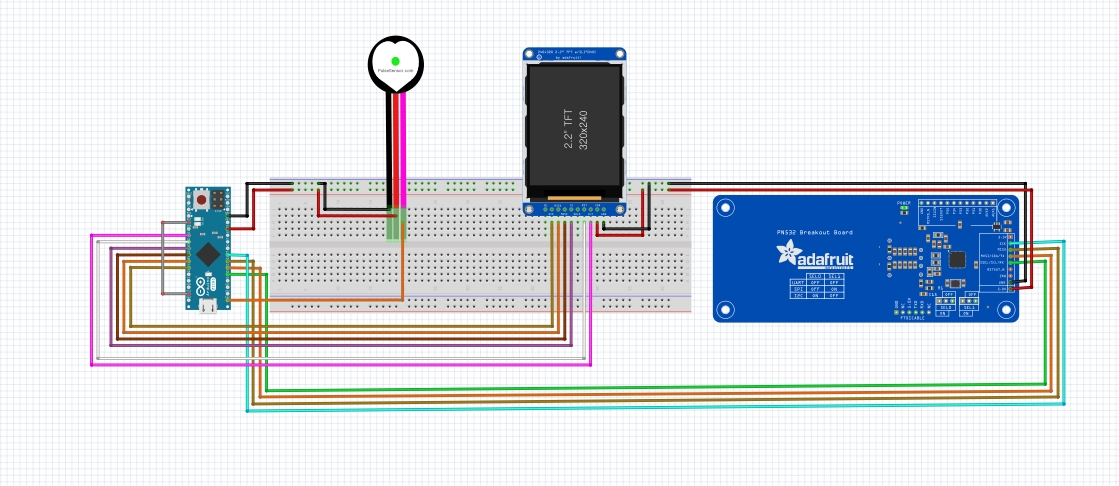

Circuit (회로도)

Pulse Sensor Circuit

Build Process (설치 )

부품명	갯수
Arduino Nano	1
TFT LCD(Adafruit-ILI9340)	1
NFC Module(Adafruit-PN532)	1
Pulse Sensor(playground-pulsesensor)	1

1. 부품을 준비합니다

2. 위 회로도에 맞추어 연결합니다.

3. 헨드폰에 스페셜포스 어플리케이션을 설치합니다.

4. pulse_detection.ino 파일을 다운받아 아두이노에 업로드합니다.

5. 아두이노 나노에 외부 전원을 연결한 후 TFT LCD를 확인하여 제대로 설치가 되었는지 확인합니다.
